ANCORATGES I BULONS

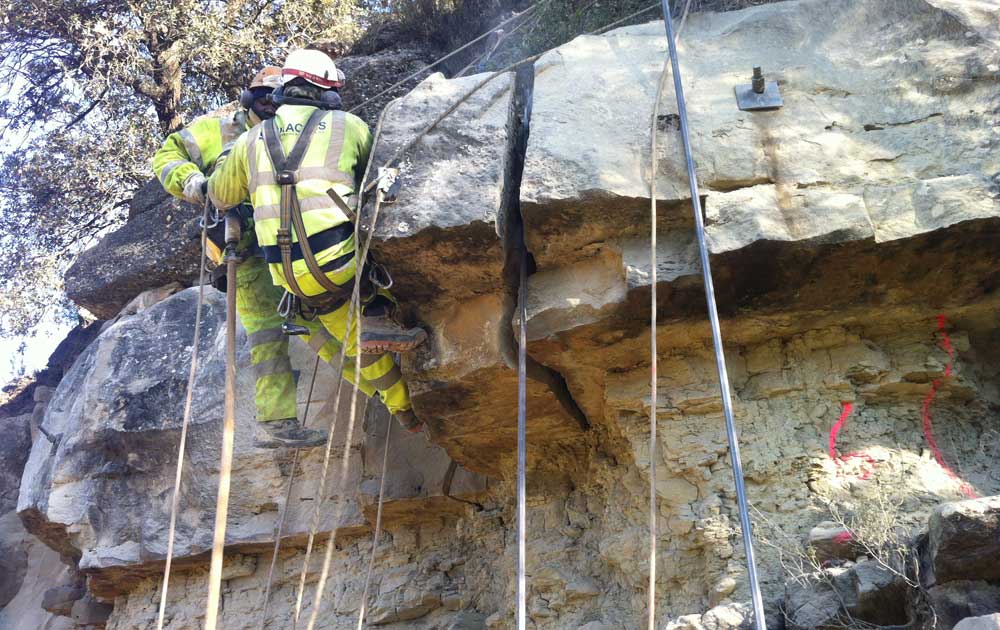

L’ancoratge és una tècnica de sosteniment que consisteix en encastar a l’interior de les roques una barra d’acer que aporta una resistència a la tracció i que, mitjançant l’aprofitament de les característiques resistents de la pròpia roca, en facilita el sosteniment. Els ancoratges ajuden a estabilitzar un talús gràcies a la força contrària al moviment de la massa i incrementant les tensions normals en la superfície de ruptura potencial.

Hi ha una gran diversitat d’ancoratges i les diferències estan determinades pel següent:

A) La finalitat amb què s’utilitzen (subjecció de blocs aïllats, cosit de zones amb fissures, protecció davant d’esllavissades de talussos, sosteniment d’excavacions, consolidació de murs, etc.).

B) El tipus de material o d’armadura de què estan formats: en barra d’acer (entre 16 i 50 mm de diàmetre) i acer entre 900 i 1230 N/mm2, o bé en cables de diferents configuracions i diàmetres.

Així mateix, poden ser provisionals o permanents, passius o actius (tensats), ancorats per adherència amb resines o ciment o per fricció.

Ancoratges en barra d'acer

Localització: Muntanya de Montserrat (Barcelona).
Any: 2010

Ancoratges travats

Ancoratges autoperforants d'11 m de longitud, travats amb UPN - 260

Localització: Castellar de N'Hug.
Any: 2006

Ancoratges autoperforants en un mur prefabricat

Ancoratges autoperforants en una barra de 40 mm de diàmetre i 10 m de longitud.

Localització: Camino de Riera de Ciuret. Montseny.
Any: 2007

Ancoratges de consolidació

Estabilització de blocs amb ancoratges

Localització: Recinte del Monestir de Montserrat
Any: 2010

Ancoratges de consolidació

Ancoratges de consolidació en barra d'acer

Localització: Menorca (Balears).
Any: 2015

Ancoratges de consolidació

Consolidació d'un enorme volum rocós mitjançant ancoratges de fins a 12 m de longitud i 32 mm de diàmetre.

Localització: Tren Cremallera de Montserrat (Barcelona)
Any: 2009

Ancoratges en barra d'acer

Localització: Muntanya de Montserrat
Any: 2009

Bolons en una barra d'acer

Perforació manual de bolons de 3 m de longitud per a la consolidació de volums rocosos.

Localització: A-15 Autovía de Leizarán.
Any: 2009

Ancoratges de consolidació

Ancoratges de consolidació de talús efectuats sobre formigó projectat.

Localització: Vallirana (Barcelona)
Any: 2012

Bolons

Aplicació de bolons per a la consolidació d'una trinxera.

Localització: Àger (Lleida).
Any: 2006

Ancoratges autoperforants

Reforç de malla de contenció amb bolons autoperforants de fins a 10 m.

Localització: Port Ainè (Lleida)
Any: 2014

Bolons en barra d'acer

Localització: Muntanya de Montserrat
Any: 2002

Ancoratges en barra d'acer

Localització: Muntanya de Montserrat (Barcelona)
Any: 2002

Ancoratges en barra d'acer

Ancoratges en barra d'acer de d=40 mm i 9 m de longitud. Procés d'introducció de l'ancoratge en la perforació mitjançant un helicòpter.

Localització: Camí de Sant Miquel, muntanya de Montserrat.
Any: 2003

Ancoratges autoperforants en un mur prefabricat

Ancoratges autoperforants en barra de 40 mm de diàmetre i 10 m de profunditat per a la consolidació d'un mur prefabricat per a l'estabilització d'un camí.

Localització: Camí de Riera de Ciuret, Montseny
Any: 2007

Consolidació de mur amb bolons

Consolidació dels murs de revestiment amb bolons en barra d'acer (d = 25 mm).

Localització: B-10 Ronda Litoral. Barcelona.
Any: 2009

Ancoratges

Localització: Línea Lleida - La Pobla.
Any: 2009
